What are point and figure charts

Point and figure charts are another type of chart that relies solely on price movements rather than time intervals. In this sense, P&F charts are similar to Renko, Kagi, and line break charts.

At a basic level, P&F charts are composed of a series of columns made up of either X's or O's. X columns represent rising prices, while columns of O's indicate falling prices.

Point and figure charts were originally popular in the early 1900s, before the widespread use of computer-based charting. They offered a way for technical analysts to chart large amounts of data efficiently. With the rise of computers, these charts declined in popularity for a time. However, they are now regaining attention as interest in "noise-filtering" charts — those that focus solely on price movements — grows.

The X's and O's that make up each column occupy a space called the box size, which is a user-defined value. When the price moves enough in the same direction as the current column, a new X or O is added. When the price moves far enough in the opposite direction, a new column begins with either an X or an O (the opposite of the previous column).

The required amount of price movement is determined by the reversal distance, calculated by multiplying the box size by another user-defined value: the reversal amount. The reversal amount specifies how many boxes the price must move for a new letter or column to be created.

For example, if the box size is set to $1 and the reversal amount is set to 3, the price must move $3 in the opposite direction to trigger a new column.

There are two key rules regarding letters and columns:

  • Each column must contain only X's or O's. You can never have both in the same column
  • X and O columns always alternate. You will never see two X columns or two O columns side by side

Box types

There are four types of lines that can appear on a P&F chart:

  • Up bars: Form during an uptrend
  • Down bars: Form during a downtrend
  • Projected up bars: Represent potential up moves during intraday timeframes, based on current prices before the close
  • Projected down bars: Represent potential down moves during intraday timeframes, based on current prices before the close

Box calculation methods

There are three main methods used to calculate the reversal distance:

  • Average True Range (ATR): Uses the ATR indicator to filter out normal market noise or volatility. This method automatically determines a suitable reversal distance by calculating the ATR from a standard candlestick chart and using that value
  • Traditional: Uses a fixed, user-defined box size and reversal amount. New boxes form only when the price move exceeds the specified reversal amount. This method is simple and predictable, but selecting the right box size for a particular instrument may require trial and error
  • Percentage (LTP): The box size is based on a user-defined percentage of the most recent closing price. This percentage is rounded to the nearest minimum tick size and applied consistently. However, this method is subject to repainting, meaning it can change retroactively as new data comes in. Further information is available on this behavior

How to use point and figure charts

As with other noise-filtering charts, point and figure charts are popular because they exclude time and small, insignificant price movements. Some traders believe this makes it easier to identify trends and forecast future price action.

Trend lines: Originally hand-drawn on graph paper, p&f charts naturally form diagonal (often 45-degree) trend lines. These lines help users recognize overall market direction and can be used alongside other tools or indicators.

Support and resistance levels: These charts often show clear trading ranges as bars form between horizontal support and resistance zones.

Breakouts: Breakouts occur when new boxes appear in one direction after a period of range-bound price action. This indicates a potential new trend.

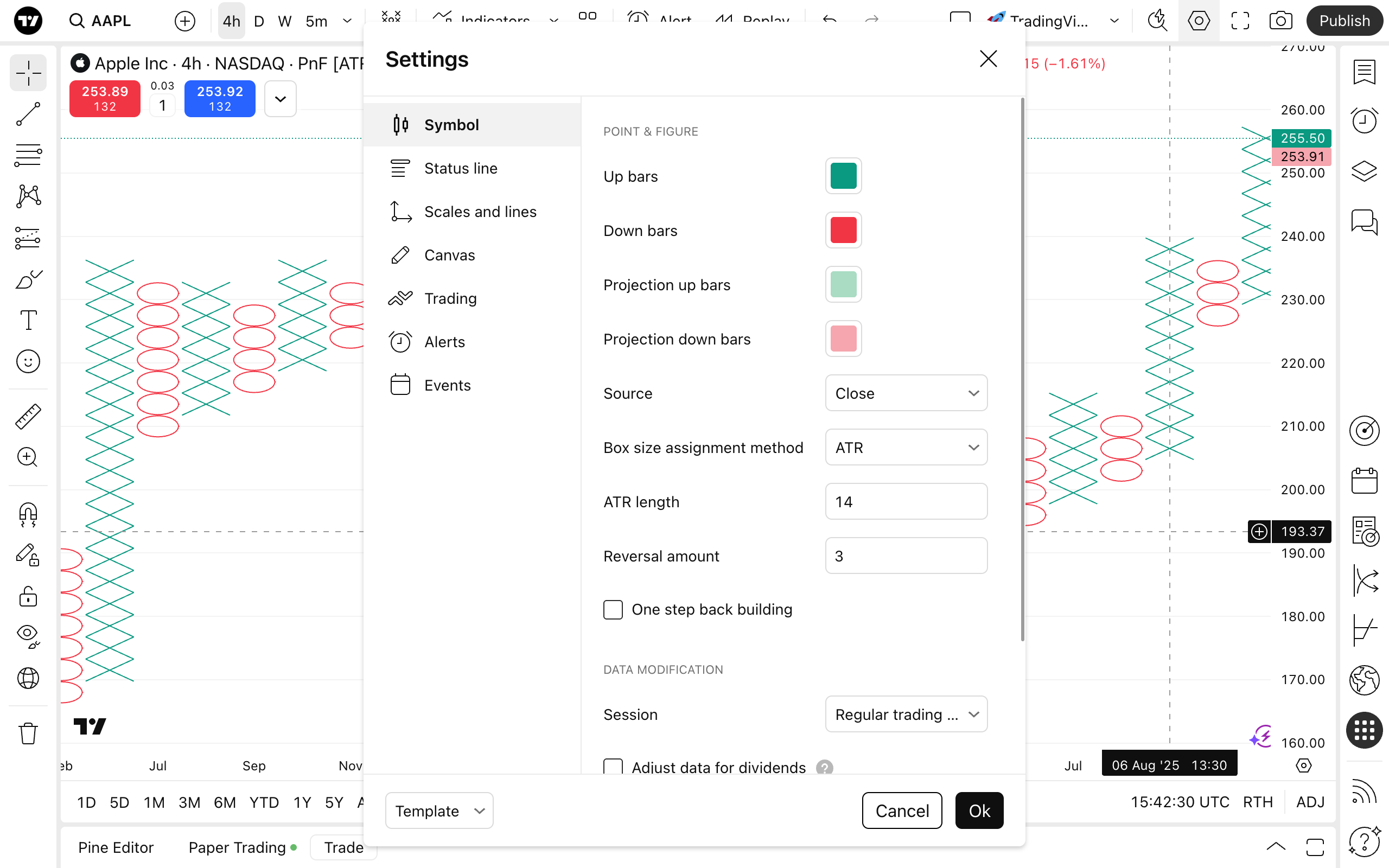

Chart settings

  • Up bars: Customize the color and outline of up bars
  • Down bars: Customize the color and outline of down bars
  • Projected up bars: Customize the appearance of projected up bars
  • Projected down bars: Customize the appearance of projected down bars
  • Source: Select which data point (e.g., close) will be used for chart calculations. Close is the default
  • Box size assignment method: Choose between ATR, Traditional, or Percentage (LTP) methods
  • ATR length: If using ATR, this sets the look-back period (default is 14)
  • Box size: For the Traditional method, this is the user-defined box size
  • Reversal amount: For the Traditional method, this sets how many boxes the price must reverse before a new column is created
  • Percentage: For the Percentage (LTP) method, this sets the percent of the last trading price to determine box size (default is 1%)

Also read:

Definisi

Carta Titik dan Angka adalah satu lagi contoh jenis carta yang bergantung sepenuhnya kepada pergerakan harga dan bukannya selang masa semasa penciptaan carta. Dalam cara ini, Carta Titik dan Angka adalah sama dengan Carta Renko, Kagi dan Garisan Putus. Dalam pemahaman asas untuk Carta Titik dan Angka, anda boleh memahami bahawa mereka terdiri daripada satu siri lajur yang dicipta sama ada dari X atau O. Lajur X mewakili harga yang menaik, manakala lajur O mewakili harga menurun. Carta Titik dan Angka pada mulanya popular semasa awal 1900an, sebelum kewujudan pencartaan berasaskan komputer. Mereka merupaka satu cara untuk penganalisa teknikan untuk mencartakan jumlah data yang banyak dalam masa yang singkat. Dengan peningkatan penggunaan komputer, Carta Titik dan Angka telah menjadi kurang popular. Akan tetapi, baru-baru ini, Carta Titik dan Angka sekali lagi mencapai kepopularan. Secara keseluruhan, ada satu minat baru yang muncul dalam carta-carta "saringan hingar", yang hanya memfokuskan kepada pergerakan harga.

X dan O yang membentuk setiap lajur mengambil ruang yag dipanggil Saiz Kotak. Saiz kotak ialah satu nilai yang ditentukan pengguna. Apabila harga bergerak secukupnya dalam arah yang sama dengan lajur sedia ada, satu X atau O baru akan ditambahkan kepada lajur tersebut. Apabila harga menutup agak jauh dalam arah berbeza, satu lajur baru bermula sama ada satu X atau satu O (Bertentangan dengan lajur sebelumnya). Jumlah yang harga perlu bergerak adalah ditentukan oleh jarak balikan. Nilai ini dicipta dengan mendarabkan saiz kotak dengan nilai yang ditentukan pengguna yang lain iaitu Jumlah Balikan. Jumlah balikan ialah bilangan harga bata-bata perlu digerakkan untuk melukiskan satu huruf baru atau satu lajur baru. Jadi, jika saiz kotak ditetapkan kepada 1 ($1) dan jumlah balikan ditetapkan kepada 3, harga hendaklah bergerak $3 untuk membolehkan satu huruf baru ditambahkan kepada carta.

Ada dua peraturan berkaitan huruf dan lajur.
  1. Setiap lajur hendaklah menjadi sama ada X atau O. Tidak boleh ada dua huruf dalam satu lajur.
  2. Lajur X dan O sentiasa akan bersilih ganti. Anda tidak akan nampak dua lajur X sebelah menyebelah dan sebaliknya.

Jenis kotak

Ada empat jenis garisan berbeza yang boleh dilukis di dalam Carta Titik dan Angka.

  1. Bar Atas — Terbentuk semasa satu arah aliran menaik.
  2. Bar Bawah — Terbentuk semasa satu arah aliran menurun.
  3. Bar Atas Jangkaan — Semasa satu rangka masa intrahari, satu garisan atas berpotensi yang akan terbentuk berdasarkan kepada harga semasa (sebelum harga penutup sebenar ditetapkan).
  4. Bar Bawah Jangkaan — Semasa satu rangka masa intrahari, satu garisan bawah berpotensi yang akan terbentuk berdasarkan kepada harga semasa (sebelum harga penutup sebenar ditetapkan).

Kaedah pengiraan kotak

Ada dua kaedah berbeza untuk mengira jarak balikan:

  1. Average True Range (ATR) — Menggunakan nilai-nilai yang dijana oleh penunjuk Average True Range (ATR). ATR digunakan untuk menyaring hingar normal atau ketidaktentuan satu instrumen kewangan. Kaedah ATR “secara automatiknya” menentukan satu jarak balikan yang bagus. Ia mengira nilai ATR yang mungkin dalam satu carta candlestick biasa dan menjadikan nilai ini sebagai jarak balikan.
  2. Tradisi — Menggunakan satu nilai mutlak yang ditentukan terdahulu oleh pengguna untuk saiz kotak dan jumlah balikan. Kotak-kotak baru hanya dicipta apabila pergerakan harga adalah lebih besar daripada jumlah balikan yang ditentukan sebelumnya. Kebaikan kaedah ini ialah ia ringkas dan senang untuk mengandaikan bila dan di mana kotak-kotak baru akan terbentuk. Keburukannya ialah dalam memilih saiz kotak yang betul untuk sesuatu instrumen tertentu memerlukan pengguna melakukan beberapa percubaan sebelum mendapat nilainya.
  3. Peratusan (LTP) — Saiz kotak adalah berdasarkan kepada peratusan yang ditentukan oleh pengguna. Peratusan ini dilaksanakan kepada harga tutup terkini untuk mengira saiz kotak dan kemudian dibundarkan kepada saiz tick minimum terdekat dan dilakukan secara konsisten kepada semua bar. Adalah penting untuk diketahui bahawa kaedah sebegini kepada pengiraan adalah tertakluk kepada penyegaran semula (repainting). Untuk pemahaman lebih mendalam mengenai kesan ini, lebih maklumat boleh diperolehi di sini.

Kegunaan Carta Titik dan Angka

Seperti juga carta-carta saringan hingar yang disebut sebelum ini, Carta Titik dan Angka mula menjadi popular kerana ia tidak memfaktorkan masa atau pergerakan harga kecil yang selalunya terjadi. Penyokong-penyokong jenis carta sebegini percaya bahawa ciri-ciri ini menjadikannya lebih mudah kepada pengguna untuk mencari arah aliran dan mengandaikan pergerakan harga masa hadapan. Sebagai contoh, Carta Titik dan Angka adalah bagus untuk membayangkan garisan arah aliran, tingkatan sokongan dan rintangan dan pecah keluar.

Garisan Arah Alira — Carta Titik dan Angka secara asalnya dilukis dengan tangan di atas kertas graf. Kerana sifatnya, garisan arah aliran bersudut 45 darjah dapat terbentuk dengan sendirinya. Garisan ini adalah satu cara yang bagus untuk mengenalpasti keseluruhan arah aliran, yang berguna dengan hanya menggunakannya dan juga dengan menggunakan dengan tambahan alat atau penunjuk.

Tingkatan Sokongan dan Rintangan — selalunya, apabila menggunakan Carta Titik dan Angka, julat dagangan terbentuk apabila bar-bar dicipta di antara tingkatan sokongan dan rintangan.

Pecah Keluar — pecah keluar terjadi apabila kotak-kotak mula menjana satu arah yang ditentukan selepas satu tempoh dagangan dalam julat dagangan terikat kepada sokongan dan rintangan.

Opsyen tertentu Carta Titik dan Angka dalam TradingView

Bar Atas — menukar warna dan bentuk Bar Atas.

Bar Bawah — menukar warna dan bentuk Bar Bawah..

Bar Atas Jangkaan — menukar warna dan bentuk Bar Jangkaan Atas.

Bar Bawah Jangkaan — menukar warna dan bentuk Bar Jangkaan Bawah.

Sumber — menentukan data apakah dari setiap tempoh akan digunakan di dalam pengiraan. Tutup ialah lalai.

Gaya — boleh memilih di antara kaedah pengiraan jarak balikan ATR dan kaedah pengiraan jarak balikan tradisi.

Panjang ATR — jika ATR ialah kaedah pengiraan yang dipilih, nilai ini akan menetapkan tempoh pandang ke belakang ATR. 14 ialah lalai.

Jumlah Balikan — jika Tradisi ialah kaedah pengiraan yang dipilih, nilai ini adalah jumlah balikan yang ditentukan pengguna.
